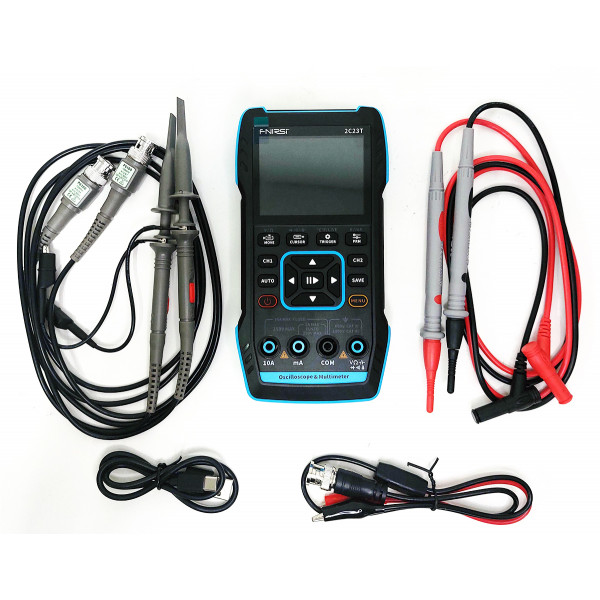

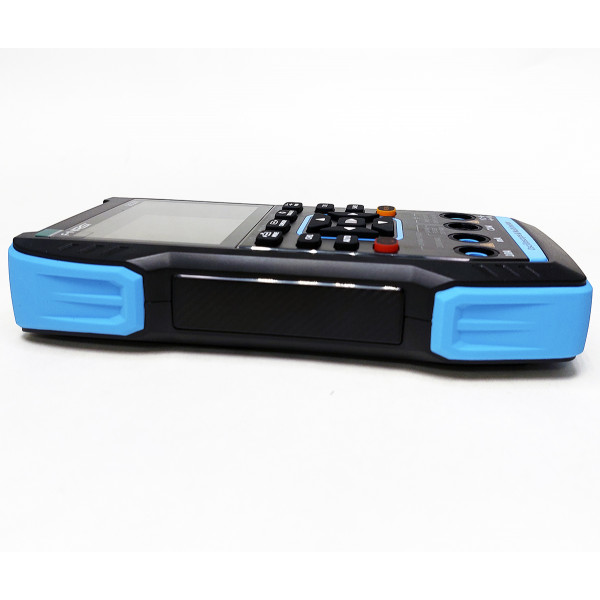

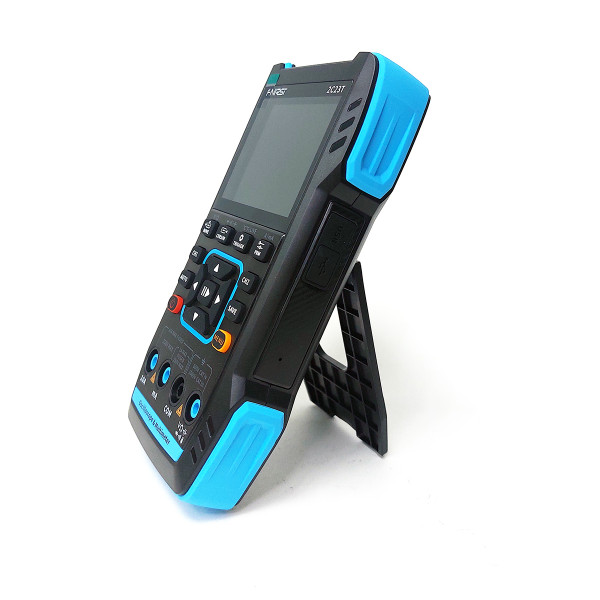

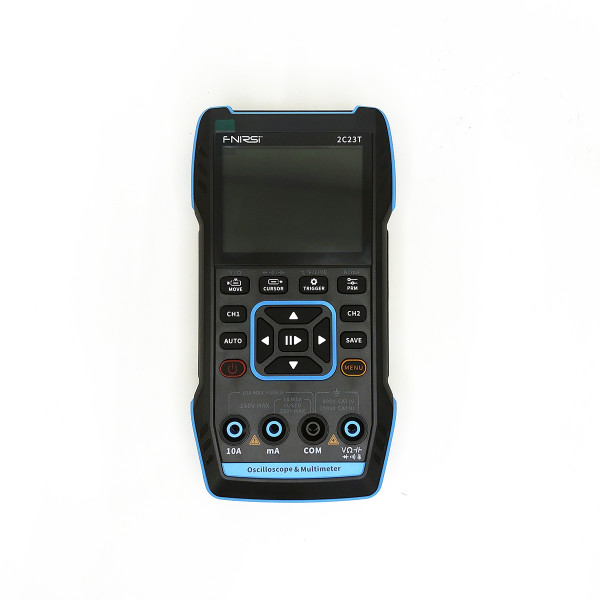

Двухканальный осциллограф Fnirsi 2C23T

Универсальный и компактный инструмент для быстрой и точной диагностики автомобильной электроники. Этот многофункциональный прибор объединяет в себе осциллограф, мультиметр и генератор сигналов, что делает его незаменимым помощником для автоэлектриков и специалистов по ремонту.

Основные возможности Fnirsi 2C23T:

• Мгновенная проверка ШИМ-сигналов: датчики, форсунки, регуляторы — быстро выявляйте неисправности в управлении двигателем.
• Анализ CAN-шины, LIN и сигналов систем ABS/ESP — отслеживайте обмен данными между модулями.
• Тестирование генераторов, стартеров и датчиков: температуры, давления, Холла — обеспечьте комплексную диагностику.
• Поиск обрывов, коротких замыканий и проверка цепей питания — быстро локализуйте проблему.

Преимущества для профессионалов:

• Компактность и автономность: работает до 6 часов на встроенном аккумуляторе — идеально для выездных работ.
• Размеры всего 16.7x8.9x3.5 см и вес около 300 г позволяют легко носить прибор с собой в кармане или сумке.
• Встроенный осциллограф с двумя каналами (до 10 МГц) и мультиметр в одном устройстве — одновременно измеряйте сигналы и параметры цепей.
• Точные измерения напряжения до 1000 В, тока до 10 А, сопротивления и проверка диодов.
• Защита от перенапряжений до 400 В — безопасная работа с высоковольтными системами гибридных автомобилей.
• Режим 10X для измерения сетевого напряжения — удобно при проверке генераторов или электросетей.
• Генератор сигналов с возможностью создания синусоидальных, меандрических или треугольных волн до 2 МГц — тестируйте реакцию электронных блоков управления и датчиков.

Дополнительные функции:

• Возможность сохранять скриншоты сигналов для последующего анализа или передачи на ПК через USB-C.
• Простое управление и интуитивный интерфейс позволяют быстро настроить прибор под конкретную задачу.

Применение в автосервисе:

• Диагностика датчика положения коленвала: подключите щуп к сигнальному проводу, установите режим DC — увидите импульсы при запуске двигателя.
• Поиск помех в CAN-шине: используйте режим триггера Normal при развертке 20 мкс — фиксируйте ошибки связи.
• Проверка генератора: измерьте выходное напряжение (режим 10X) — убедитесь в стабильной работе системы зарядки.
• Анализ управляющих ШИМ-сигналов форсунок: определите длительность импульсов и их форму.

Важно! Перед началом работы избегайте подключения щупов к разным потенциалам (например, к «массе» и +12 В), чтобы не вызвать короткое замыкание. Для измерений выше 36 В используйте защитные перчатки.
