KONTROLka 2.4 PLUS Тестер

Пробник-тестер KONTROLka 2.4 PLUS – измеритель с осциллографом 2.4 +12 на иглу

KONTROLka 2.4 PLUS - компактный, надежный и универсальный прибор, включающий в себя три ключевых инструмента: контрольку, вольтметр и упрощенный осциллограф. Подходит для диагностики CAN и LIN шин, а также генерирует сигналы с настраиваемой длительностью импульсов.

Технические характеристики:

• Измеряемое напряжение - 0,5…35 В ± 0,1 В
• Измеряемая частота сигналов - 100 Гц…30 КГц
• Напряжение прозвонки - 3,5 - 3,8 В (зависит от уровня заряда аккумулятора)
• Мощность нагрузочного резистора - 2 Вт
• Тип зарядного устройства - USB type C
• Частота генерации прямоугольного сигнала - 50…1000 Гц
• Максимальная амплитуда генерируемого сигнала - 3,2…4,0 v (зависит от уровня заряда аккумулятора)
• Продолжительность измерения импульсов - 0.1…60 сек
• Несущее напряжение определяемой CAN-шины 2,5 v
• Скорости определяемых LIN-шин2400, 9600, 10400, 19200 бод

• Режим измерения:

Режим для измерения напряжения, определения характеристик сигнала, отображения формы сигнала, озвучки сигнала, а также прозвонки.

Для работы режима прозвонки на иглу подаётся контрольное напряжение аккумулятора).

Режим прозвонки включается автоматически, при включении устройства настройках), двойным кликом по кнопке управления можно снять с иглы напряжение, повторным двойным кликом подать его снова.

Если сопротивление прозваниваемой цепи ниже 65 Ом – звучит тональный сигнал и загорается зеленый светодиод индикации.

• Функция индикации питающего напряжения:

Помогает быстро определить наличие установленного порога (по умолчанию 11 В, можно изменить в настройках).

При появлении на установленного порога загорается красный светодиод индикации и звучит один короткий сигнал (в меню настроек этот сигнал можно заменить на постоянный прерывистый или полностью отключить).

• Функция подключения нагрузочного резистора:

Подключение резистивной нагрузки позволяет выявлять плохие (окисленные) контакты в питающих цепях, а также определить истинные значения напряжения на проводнике под нагрузкой.

Подключение нагрузки ведёт к нагреву резисторов, поэтому их использование должно быть не более 2 секунд.

Резистивная нагрузка подключается кнопкой без фиксации и работает пока кнопка удерживается.

• Генератор:

Режим для поиска провода в жгуте, а также подачи серии прямоугольных импульсов. Контролька в этом режиме подключает провод иглы к массе с установленной частотой. Имеется подтяжка к питанию (3.7 В). Для перехода в режим Генератора необходимо удерживать кнопку управления, выбрать в меню "Генератор". После выбора режима Генератора однократное нажатие на кнопку управления позволит изменять частоту.

• Режим измерения длительности импульсов:

Режим для замера продолжительности импульсов положительной и отрицательной полярности. ля перехода в режим Измерения длительности импульсов необходимо удерживать кнопку управления, выбрать в меню "Измерение длительности импульсов". После выбора указанного режима однократное нажатие на кнопку управления позволит изменять полярность импульса.

• Режим настроек:

Режим активируется путём удержания кнопки управления при включении устройства.

Короткие нажатия кнопок изменяют текущий параметр, удержание кнопки управления (правая) – переход к следующему пункту настроек, удержание кнопки подключения нагрузки (левая) – сохранение настроек. Функционал кнопок в режиме настроек написан в нижней части экрана.

• Фонарик:

Включается и отключается одинарным кликом по кнопке управления, по умолчанию работает 30 сек, затем и автоматически отключается, если его не отключить ранее (время автоотключения можно задать в настройках).

• Время работы от аккумулятора:

в режиме непрерывного измерения - до 8 часов

в режиме периодических измерений - до 7 суток

в спящем режиме - до 6 месяцев (при низких температурах время работы снижается)

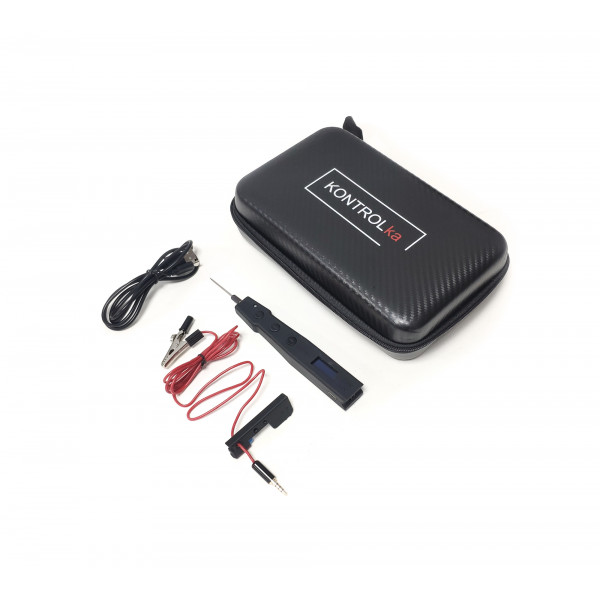

Комплектация:

• KONTROLka 2.4 PLUS
• Кабель 3.5 Jack - "крокодил"
• Кабель USB type C
• Кейс
