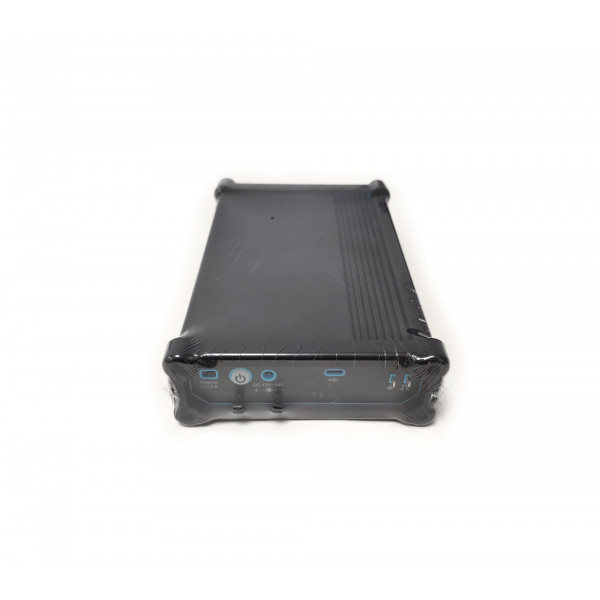

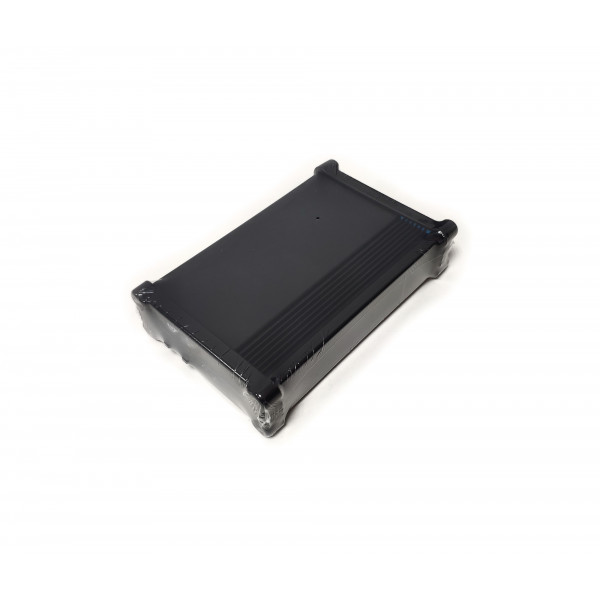

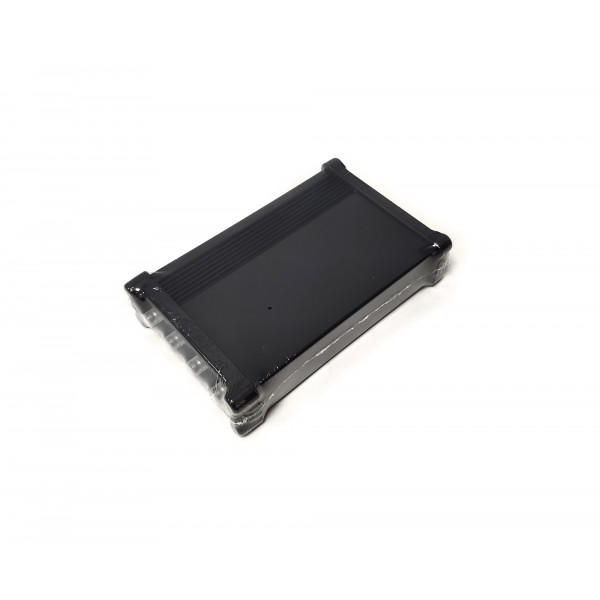

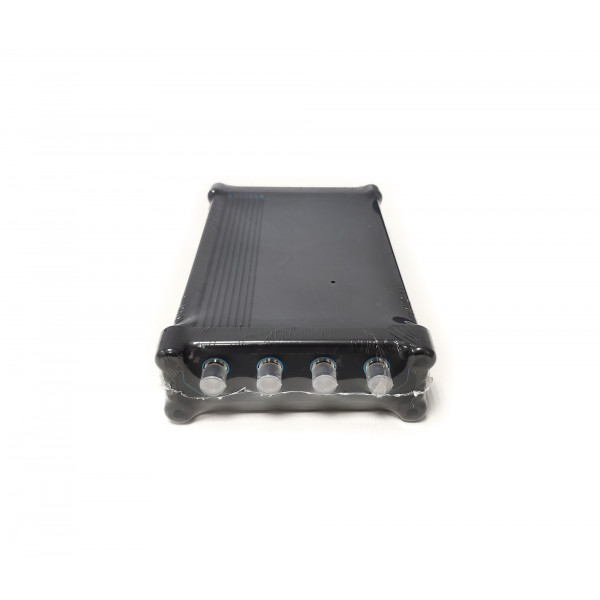

Осциллограф-приставка Micsig VATO2004

Портативный осциллограф-приставка Micsig VATO2004 - недорогой диагностический осциллограф, имеет компактный дизайн со встроенным аккумулятором, полосу пропускания 200 МГц, 4 канала, частоту дискретизации 1 Гвыб/сек, глубину памяти до 50 млн. точек.

Его можно подключить к любому устройству на базе Android, например, к планшету, смартфону или компьютеру.

Благодаря удобному пользовательскому интерфейсу, широкому спектру возможностей измерения и встроенному программному обеспечению для диагностики, он позволяет настраивать тесты одним кликом и обеспечивает новый опыт  и скорость диагностики автомобилей.

Диагностика цепи зарядки (12/24В), пусковой ток цепи стартера, пульсации переменного тока генератора, цепи изменяемых фаз газораспределения, зажигания;

Датчики расхода воздуха, ABS, педали газа, распредвала, коленвала, температуры охлаждающей жидкости, распределителя, давления топлива, детонации, лямбда, датчик Холла/скорости, дроссельной заслонки, вентилятора охлаждения;

Приводы электромагнитных клапанов, угольного фильтра, EGR рециркуляции отработавших газов, управления холостым ходом, топливного насоса, топливных форсунок, регуляторы давления масла, управления потоком топлива, серводвигатель дроссельной заслонки, свечи накаливания дизельного двигателя;

Сети: CAN High и CAN Low, CAN FD, FlexRay, K line;

Комбинированные тесты: коленвал+распредвал, коленвал+первичное зажигание, первичное зажигание+напряжение форсунки, коленвал+распредвал+форсунка+вторичное зажигание и т.д.

Характеристики осциллографа:

• Количество аналоговых каналов: 4
• Полоса пропускания: 200 МГц
• Частота дискретизации: 1 Гвыб/сек
• Глубина памяти: 50 Мбит/с
• Входное сопротивление и ёмкость: 1 МОм ± 1 % / 14 pF
• Точность усиления по постоянному току: ≤2%

• Вертикальная система:

Вертикальное разрешение: 8 бит

Вертикальная развёртка: 1 МОм: 5 мВ/дел - 10 В /дел

Ограничение полосы пропускания: 20 МГц

• Горизонтальная система:

Время подъёма: ≤1,8 нс

Коэффициент развертки: 5 нс / дел - 1 кс / дел

Смещение часов: ≤ ±5 ppm/ год

Диапазон времени базовой задержки: 10 дел - 10 кс

Точность временной базы: ±520 ppm

• Система синхронизации:

Режимы триггера: авто, нормальный, одиночный

Край импульса: положительный наклон, отрицательный наклон или любой другой наклон на любом канале.Соединение включает в себя триггер постоянного тока и подавление помех

Длительность импульса: при положительной длительности импульса, отрицательной длительности импульса >, <, =, ≠ или в пределах временного диапазона 8 нс - 10 с

• Система измерения:

Автоматическое измерение: 31 вид измерения параметров, поддержка статистики и анализа

Функции анализа частотомер, цифровой вольтметр, анализ мощности, гистограмма, поиск, навигация, история, диаграмма скорости передачи данных

Декодирование шин: LIN, CAN

БПФ: количество точек не более 100000

• Хранение:

Формат сигнала: WAV, CSV

Количество сохранённых сигналов: неограничено

Переименование сохранённых сигналов: есть

Отображение опорной формы сигнала: 4

Быстрый снимок сигнала: есть

Количество сохранённых пользовательских настроек: 8

Общие характеристики:

• Самокалибровка: есть
• Сигнал калибровки датчика: 1 кГц, 2 Vpk-pk
• Интерфейс: USB type C
• Питание: Литий-ионный аккумулятор 7,4 В, 7500 мАч
• Габариты осциллографа: 140х215х52 мм
• Габариты упаковки: 277х155х170 мм
• Вес: 2225 г

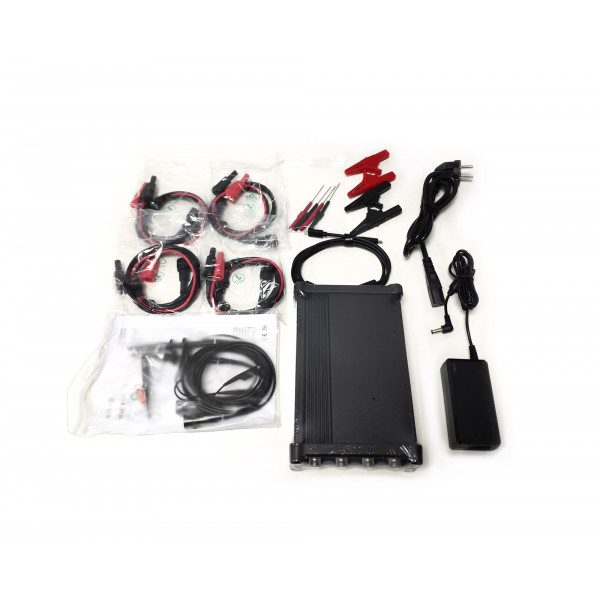

Комплектация:

• осциллограф Micsig VATO2004: 1 шт
• BNC-зонд: 2 шт
• Кабель BNC-banana: 4 шт
• Зажимы крокодилы: 4 шт
• Тестовые иглы: 4 шт
• Кабель USB type C: 1 шт
• Сертификат калибровки: 1 шт
